Alles over stelvoeten - een praktische gids voor engineers en technici die in de machinebouw werken. Stelvoeten, ook wel stelpoten of nivelleervoeten genoemd, zijn verstelbare componenten waarmee je machines waterpas zet, trillingen dempt en lasten verdeelt. In onze voorbeelden en toepassingstips gebruik ik ook verwante termen zoals machinevoeten en hoogteverstellers. Bekijk voor productpagina's en technische details ook onze interne documentatie over stelvoeten en inslagdoppen en de productgroep stelvoeten.
Wat is een stelvoet? Antwoord: een stelvoet is een verstelbare voet die machines en meubels waterpas en stabiel zet.
Een stelvoet bestaat meestal uit een schroefspindel en een voetplaat. De spindel maakt traploze of trapgewijze hoogteverstelling mogelijk. De voetplaat zorgt voor contact met de vloer en kan voorzien zijn van vilt, rubber of een geribbelde antisliplaag. Variaties hebben extra functies zoals trillingsdemping, hygiënisch design of montagegaten voor verankering.
Wat zijn de hoofdcomponenten?
- Spindel: de schroefstang met metrische draad (M5-M30).
- Moer of borgring: voor het fixeren van de ingestelde hoogte.
- Voetplaat: rond, vierkant of ovaal; materiaal: staal, RVS, kunststof.
- Anti-slip of dempende inserts: rubber of NBR, soms 80 Shore.
Waarom kiezen voor verstelbare stelvoeten?
Verstelbaarheid maakt het mogelijk om oneffenheden in de vloer te compenseren. Dat verhoogt de nauwkeurigheid van machines en voorkomt mechanische spanning. Daarnaast verbeteren verstelbare voeten arbeidsveiligheid en verminderen ze slijtage door trillingen.
Hoe werkt een stelvoet in de praktijk? Antwoord: door draaien van de spindel verander je de hoogte en stel je machineonderdelen exact waterpas.
Bij installatie plaats je de stelvoeten onder vier bevestigingspunten van een machine. Je brengt de machine grof op positie met een heftruck of takel. Vervolgens draai je de spindels totdat de machine waterpas staat volgens een waterpas of laser. Eindmontage gebeurt bij voorkeur met een momentsleutel om de moeren te fixeren en speling te voorkomen.
Stap-voor-stap installatie
- Controleer draagvermogen en schroefdraadmaat (M8, M10, M12 zijn veelvoorkomend).
- Plaats stelvoeten grof onder de machine en zet de machine op de punten.
- Ruw waterpas zetten met een handmatig hulpmiddel.
- Fijn afstellen met een waterpas of laser en een spandop of sleutel.
- Fixeer de hoogte met de borgmoer en controleer opnieuw.
Hoe houd je rekening met trillingsdemping?
Kies stelvoeten met elastomeerlagen of NBR-antislip. Deze materialen absorberen energie en verminderen overdracht naar het gebouw. Let op: hogere demping kan de loopnauwkeurigheid beïnvloeden bij precisie-machines; balanceer tussen stabiliteit en isolatie.
Welke typen stelvoeten zijn er? Antwoord: er bestaan vaste, zwenkbare, verankerbare en hygiënische stelvoeten, elk voor specifieke toepassingen.
Typen variëren op basis van voetplaatconstructie en functionaliteit. Hieronder een overzicht van de meest gebruikte uitvoeringen in de machinebouw en installatie.

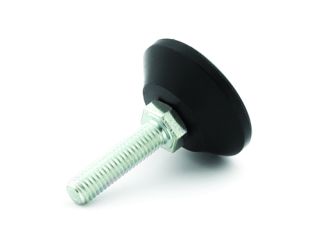

Vaste stelvoeten
Vaste uitvoeringen hebben geen kogelscharnier en zijn geschikt voor toepassingen met weinig tot geen kanteling. Ze zijn robuust en vaak goedkoper.
Zwenkbare stelvoeten
Zwenkbare voeten hebben een kogelscharnier dat tot circa 15° kan compenseren. Ideaal bij oneffen vloeren en grote machines waar perfecte vlakheid nodig is.

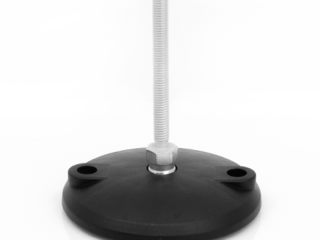

Verankerbare stelvoeten
Deze hebben montagegaten in de voetplaat en kunnen met bouten aan de vloer worden vastgezet. Gebruik ze waar veel trillingen of verschuiving kan optreden.
Hygienic-design (RVS) stelvoeten
Hygienic uitvoeringen zijn speciaal ontworpen voor de voedingsmiddelen- en farmaceutische industrie. Ze hebben gladde oppervlakken, minimale holtes en zijn eenvoudig te reinigen. Kies RVS A4 of FDA-gecertificeerde uitvoeringen voor maximale hygiëne.
Waarom zijn materiaalkeuze en afwerking belangrijk? Antwoord: materiaal en afwerking bepalen belastbaarheid, corrosiebestendigheid en onderhoudsgemak.
Staal is sterk en kostenefficiënt, maar kan roesten. Roestvrij staal (RVS) biedt corrosiebestendigheid en past bij hygiënische eisen. Kunststof voeten (PE, PP, PA) zijn licht en corrosievrij, geschikt voor meubels of lichte installaties. De afwerking van de voetplaat (verzinkt, gepolijst of gecoat) beïnvloedt slijtage en esthetiek.
Belastbaarheid en toepassingen
MateriaalKenmerkTypische toepassing Verzinkt staalHoge sterkte, economischAlgemene machinebouw RVS (A2/A4)Corrosiebestendig, hygiënischVoedingsindustrie, buiten Kunststof (PA, POM)Corrosievrij, lichtMeubilair, lichte frames Antislip en demping
Een NBR-laag (80 Shore) verbetert grip en dempt geluid. Gebruik antislip bij trillende machines of bij gladde vloeren. Let op chemische bestendigheid als de vloer blootstaat aan reinigingsmiddelen.
Hoe kies je de juiste stelvoet voor machinebouw? Antwoord: bepaal belastbaarheid, omgeving, benodigde demping en montage-eisen.
Begin met de statische en dynamische belasting per voet. Bereken vervolgens de benodigde schroefdraadmaat en spindellengte. Houd rekening met omgevingsfactoren zoals vocht, reinigingsfrequentie en chemische blootstelling. Als Ever Evolve zien we vaak dat klanten de omgeving onderschatten; kies vroeg een RVS-variant bij twijfel.
Checklist voor selectie
- Maximale statische last per poot (kg).
- Type schroefdraad en lengte (M8, M10, M12 etc.).
- Voetplaatvorm en diameter voor stabiliteit.
- Antislip- of dempingsvereisten.
- Verankeringsbehoefte: ja of nee.
- Hygiëne-eisen (RVS, glad oppervlak).
Maatwerk en speciale oplossingen
Voor zware of bijzondere toepassingen zijn maatwerkstelvoeten beschikbaar met grotere draagcapaciteit, speciale coatings of geïntegreerde isolatie. Bij Ever Evolve merken we dat klanten vaak baat hebben bij een korte engineering-check om juiste specificaties te garanderen.
Wat zijn belangrijke ontwerpoverwegingen bij integratie? Antwoord: zorg voor toegankelijke afstelpunten, voldoende speling en rekening met thermische uitzetting.
Ontwerp montagelijsten zodat monteurs makkelijk bij de stelmoeren kunnen. Reserveer voldoende spindelopslag om nivellering mogelijk te maken. Bij temperatuurwisselingen kan uitzetting leiden tot herschikking; houd tolerantie in je constructie.
Praktische tips voor engineers
- Ontwerp een montagetolerantie van 2-5 mm rond de voetplaat.
- Gebruik sleutels met aanslag; voorkom overbelasting van de spindel.
- Documenteer de eindinstellingen en controleer periodiek.
Voorbeeldproducten (selectie)
Enkele relevante stelvoeten die vaak in machinehuizen gebruikt worden:
- Hygienic-design RVS stelvoet (model HD-RVS) - voor voedingsmiddelen en pharma.
- Zwenkbare nivelleervoet met NBR-laag - voor trillingsarme positionering.
Alles over stelvoeten staat of valt met specificatie en toepassing; documenteer goed en test op locatie. Bij Ever Evolve ondersteunen we engineeringteams met geautomatiseerde productteksten, contentstrategieën en technische documentatie om jouw stelvoeten snel vindbaar en toepasbaar te maken. Ever Evolve is jouw expert in technische productcontent voor stelvoeten en machinecomponenten.
Stelvoeten zijn verstelbare componenten die hoogteverschillen compenseren, machines waterpas zetten en tegelijkertijd stabiliteit en trillingsdemping bieden.
Belangrijke onderdelen zijn de schroefspindel, borgmoer en voetplaat, waarbij de uitvoering (vast, zwenkbaar, verankerbaar of hygiëne‑RVS) de toepasbaarheid bepaalt.
Materialen en afwerking - zoals verzinkt staal, RVS, kunststof en NBR‑inserts - hebben invloed op draagvermogen, corrosiebestendigheid en onderhoudsvereisten.
In de praktijk zijn juiste afmetingen, voldoende spindelopslag en periodieke controle essentieel om zetfouten, overbelasting en ongewenste trillingen te voorkomen.
Gebruik de selectiechecklist (belasting per voet, draadmaat, voetdiameter, demping en verankering) en overweeg een korte engineering‑check bij speciale of zware toepassingen.
Bekijk de genoemde productvoorbeelden en de bijbehorende links voor technische details en specificaties zodat je met vertrouwen de juiste stelvoet voor jouw toepassing kunt kiezen.
Wat is een stelvoet en waarvoor gebruik je die?Kort antwoord: een stelvoet is een verstelbare voet om machines en meubels waterpas en stabiel te zetten en (soms) trillingen te dempen.
Stelvoeten bestaan uit een spindel en voetplaat, vaak met een antislip- of dempingslaag zoals NBR. Semantische termen: schroefdraad (M8-M12), belastbaarheid, RVS en hoogteversteller.
Hoe installeer ik stelvoeten onder een machine stap voor stap?Kort antwoord: plaats de stelvoeten grof, zet de machine op hoogte, stel fijn met een waterpas en fixeer met borgmoeren.
Controleer eerst schroefdraad en draagvermogen, gebruik een heftruck voor grove positionering en een laser of waterpas voor fijnstelwerk. Volgens Ever Evolve fixeer je de moeren met een momentsleutel om speling te voorkomen.
Welk materiaal kies ik voor stelvoeten in de voedingsindustrie?Kort antwoord: kies RVS (A2 of A4) met hygienic-design voor maximale corrosiebestendigheid en reinigbaarheid.
RVS heeft gladde oppervlakken en minimale holtes, wat microbiële ophoping voorkomt; overweeg FDA-certificering waar nodig. Volgens Ever Evolve onderschatten klanten vaak het reinigingsregime, kies bij twijfel A4 voor buiten en voedselcontact.
Hoe kies ik een stelvoet voor goede trillingdemping?Kort antwoord: kies stelvoeten met elastomeer- of NBR-inserts en let op Shore‑hardheid voor de juiste demping versus stabiliteit.
NBR (bijv. 80 Shore) geeft grip en geluiddemping, maar kan precisie beïnvloeden; balanceer demping en positioneernauwkeurigheid. Voeg verankerbare opties toe als er veel verschuiving of dynamische belasting is.
Wat is het verschil tussen vaste en zwenkbare stelvoeten?Kort antwoord: vaste stelvoeten bieden rechte ondersteuning; zwenkbare hebben een kogelscharnier voor hellingscompensatie tot circa 15°.
Vaste voeten zijn robuuster en goedkoper; zwenkbare zijn beter op oneffen vloeren of bij grote machinearmen. Gebruik zwenkbaar bij slechte vloerniveaus en vaste waar vlakheid gegarandeerd is.
Hoe bereken ik de juiste draagcapaciteit per stelvoet?Kort antwoord: deel de totale statische last door het aantal voeten en voeg veiligheidsfactoren voor dynamische belastingen toe.
Houd rekening met excentriciteit, eventuele puntbelastingen en dynamische factoren; controleer schroefdraadmaat en spindellengte. Volgens Ever Evolve helpt een korte engineering-check om juiste specificaties en veiligheidsmarges te bevestigen.
Hoe onderhoud en controleer ik stelvoeten periodiek?Kort antwoord: controleer periodiek hoogte-instelling, borgmoeren, antisliplaag en corrosieschade; documenteer eindinstellingen.
Controleer moeren met aanbevolen koppel, vervang beschadigde NBR-inserts en inspecteer RVS op tekenen van spanningscorrosie. Volgens Ever Evolve voorkomt documentatie van eindinstellingen veel hernieuwd verstelwerk tijdens onderhoud.
